電源はどうするのか

インバーターについて†

車はＤＣ１２Ｖ。ＡＴＸ規格のパソコンは動きません＾＾；当然
　３００Ｗ級の電源を確保すれば、パソコン関係の電化製品は一通りつなげるでしょう。 　では、ＡＣ１００Ｖにすればいいのです。そのために、インバーターなるものがあるのですが、いろいろと容量があるんです。インバーターをいろいろと探してみて判ったこと。

• １５０Ｗぐらいまでのインバーターなら、シガーソケットから給電ＯＫ

• ３００Ｗ以上だと、バッテリー直結が必要。
  　電圧が低いので容量取りは気をつけないといけません。１２Ｖでは、１５０Ｗで１２．５Ａ，３００Ｗで２５Ａですから、納得がいきます。
  　ま、ＡＴＸ動かすなら、３００Ｗもあればいいでしょう。キャンプとか、釣とかでも、電源使えると便利だし。


サブバッテリーについて†

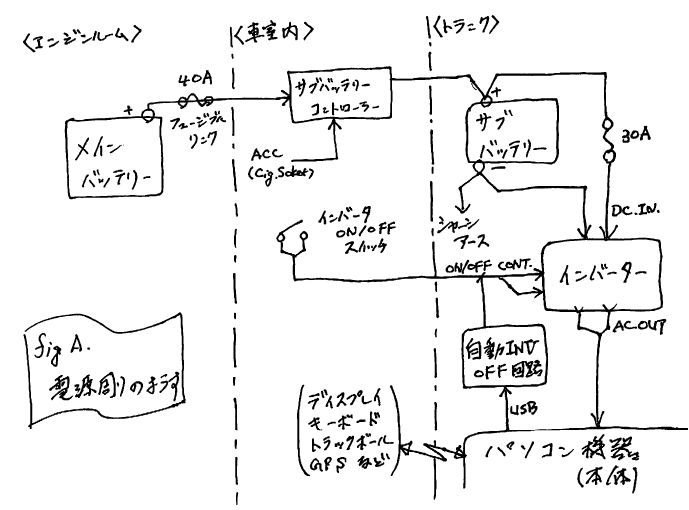

　次に、インバーターのつなぎ方。 　単純にクルマのバッテリーに直結しちゃうと、停車時にパソコンを使って、バッテリーが上がってしまった場合、もうクルマが使えません；；そこで、サブバッテリーを使うのです。
　でも、サブバッテリーが上がってしまうと、パソコンが止まるなんていうのは、いけません。ナビにならないからねぇ。
　だから、コントローラーで、メイン（クルマの）バッテリーとサブバッテリーを上手くつないでもらって、何とかします。
　市販のアイソレーターを使うという手もありますが、クルマのほうにあまり手をかけたくありませんでしたので、自作しました^^

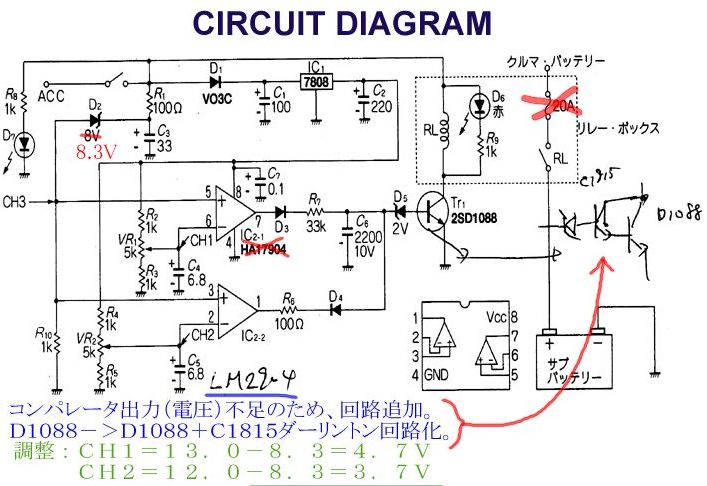

　ＶＲ１，ＶＲ２は多回転半固定型を使いました。リレーは１２Ｖで、十分な接点の大きさのものを使いました。リレーだけなら４０Ａぐらいは十分持つでしょう。また、２５Ａ分の電圧降下等を考えると、５ｓｑ程度のケーブルでつながないといけません。
　動作は、結構簡単です。ＡＣＣが１３．０Ｖになると何秒か後にリレーが入って、１２．０Ｖになると即座に切れます。つまりは、エンジンが回って、充電可能そうなときにつなぐということです。

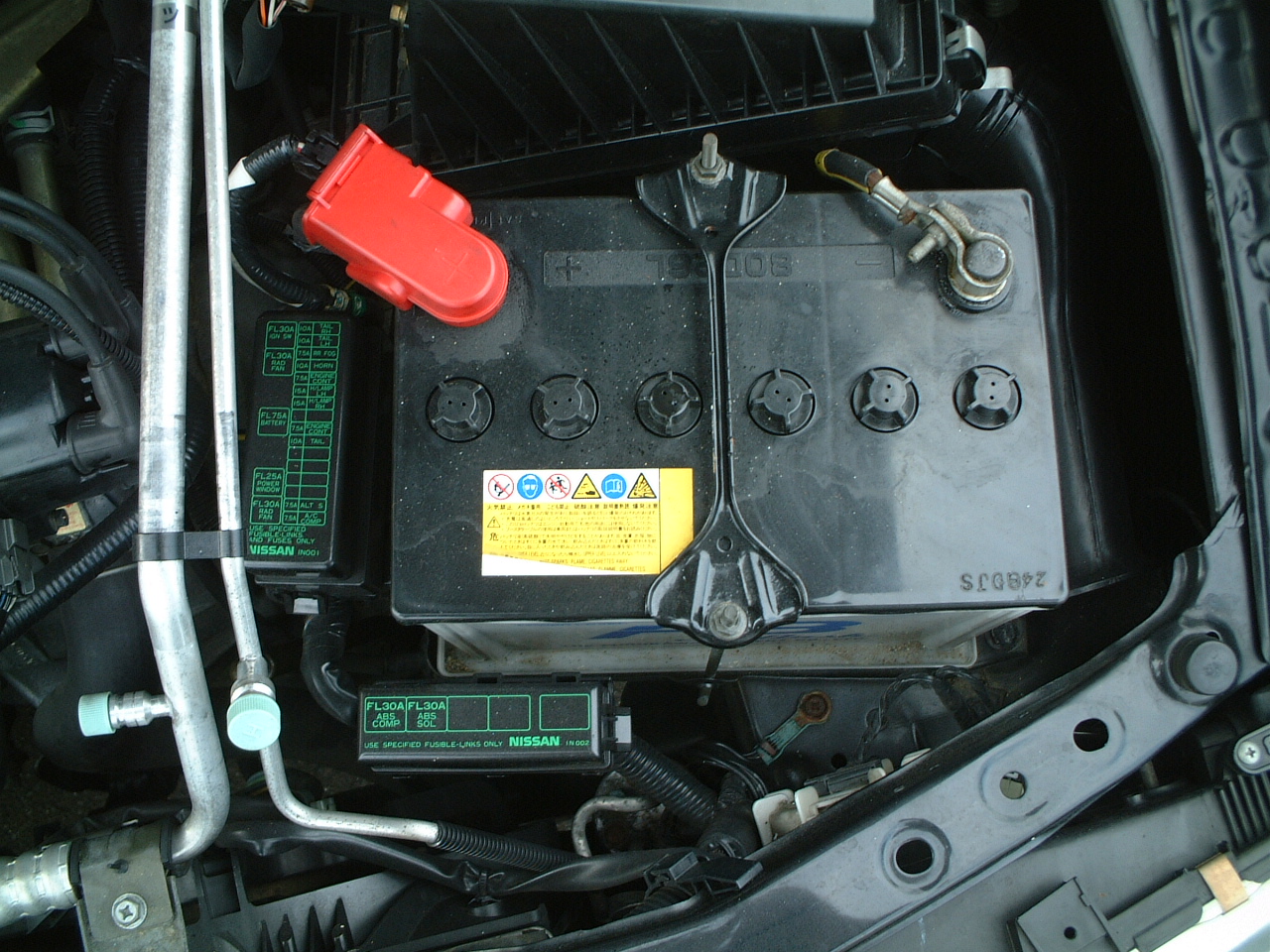

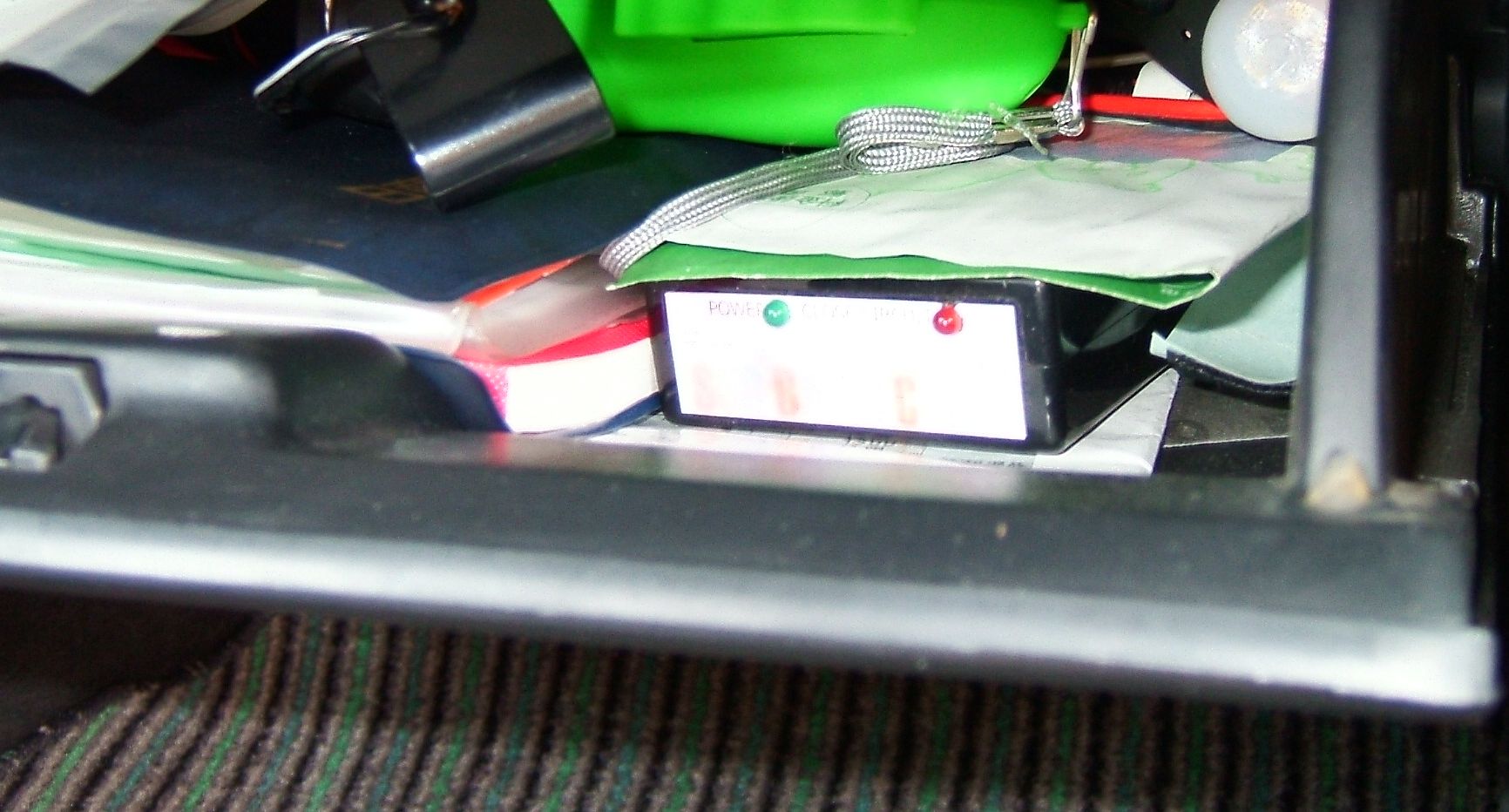

　ＡＣＣはシガーソケットからとりました。クルマのバッテリーからは４０Ａのフュージブルリンクでつなぎます。この回路はタバコ位の大きさに組めますから、助手席のダッシュボードに余裕で入りました。＾＾

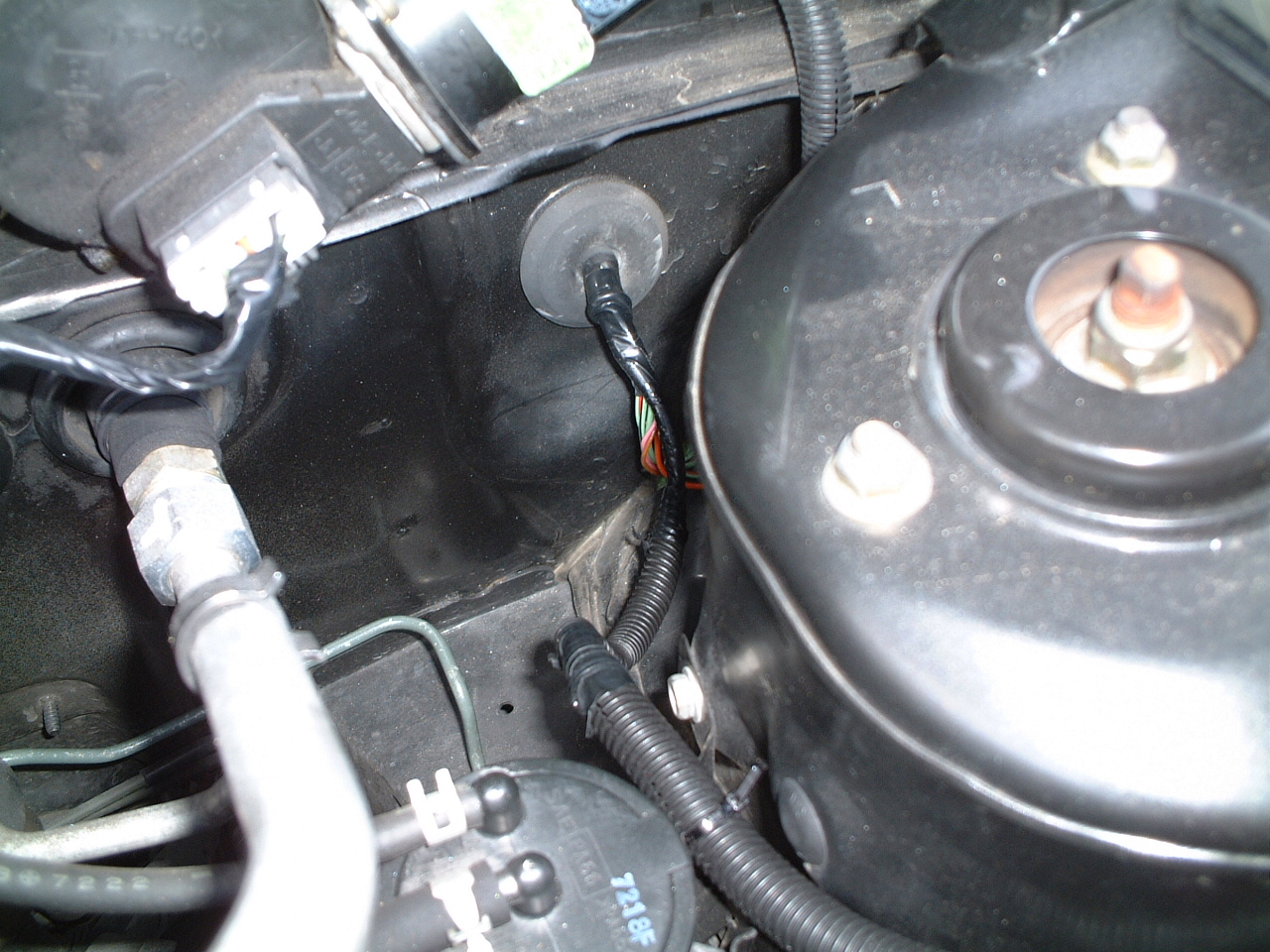

　意外と面倒なのがエンジンルーム内の配線です。

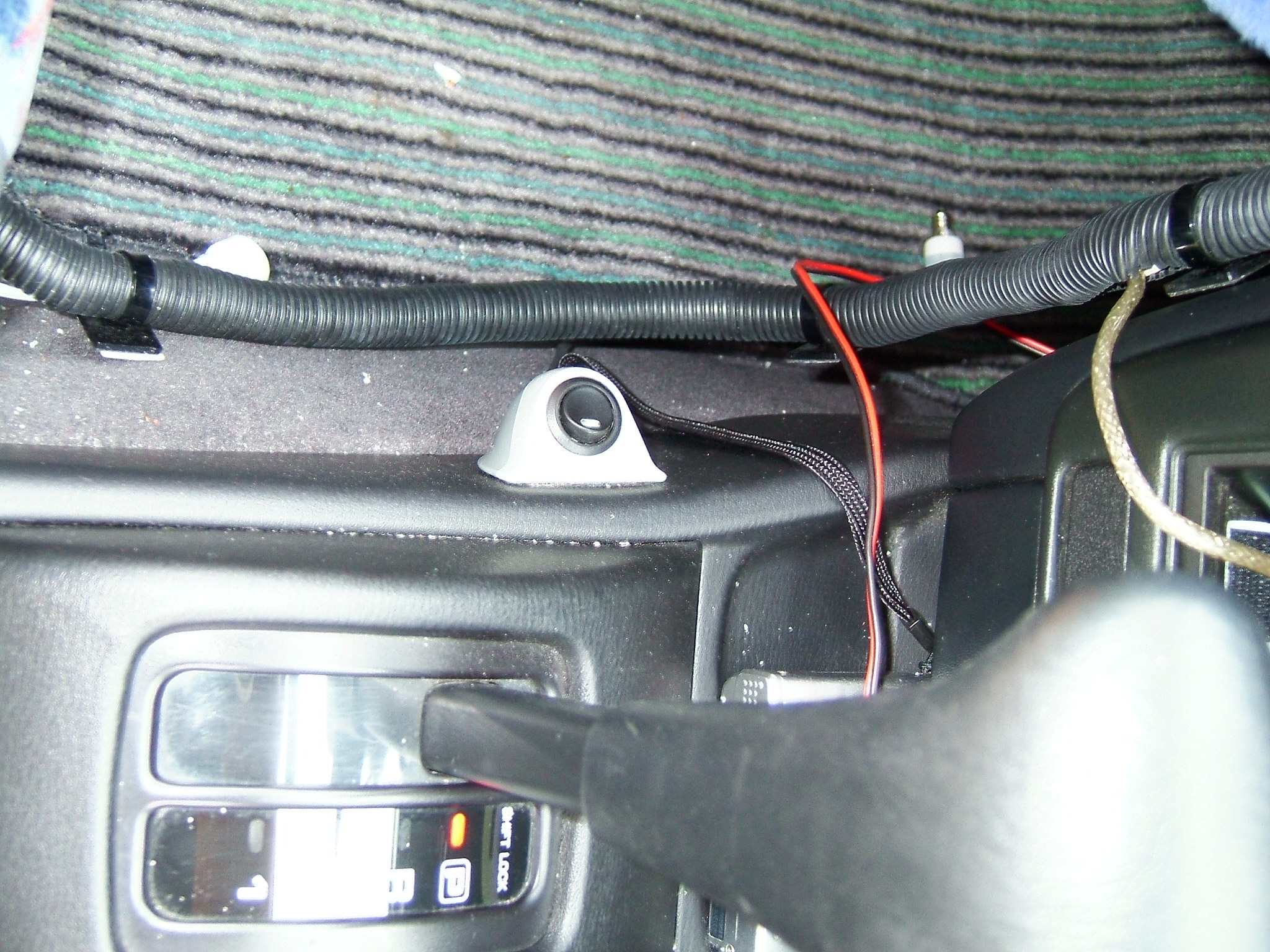

　きちんと、コルゲートチューブ（でしたっけ？）でチャンと包んで、助手席の前の穴から車内に入れます。通すのが面倒ですが、専用の工具？（線をつかんでくれる針金みたいなの＾＾；）があり、重宝しました。

　配線の関係はここで調べると便利です＾＾

インバーターのスイッチは車内に持ってくる。†

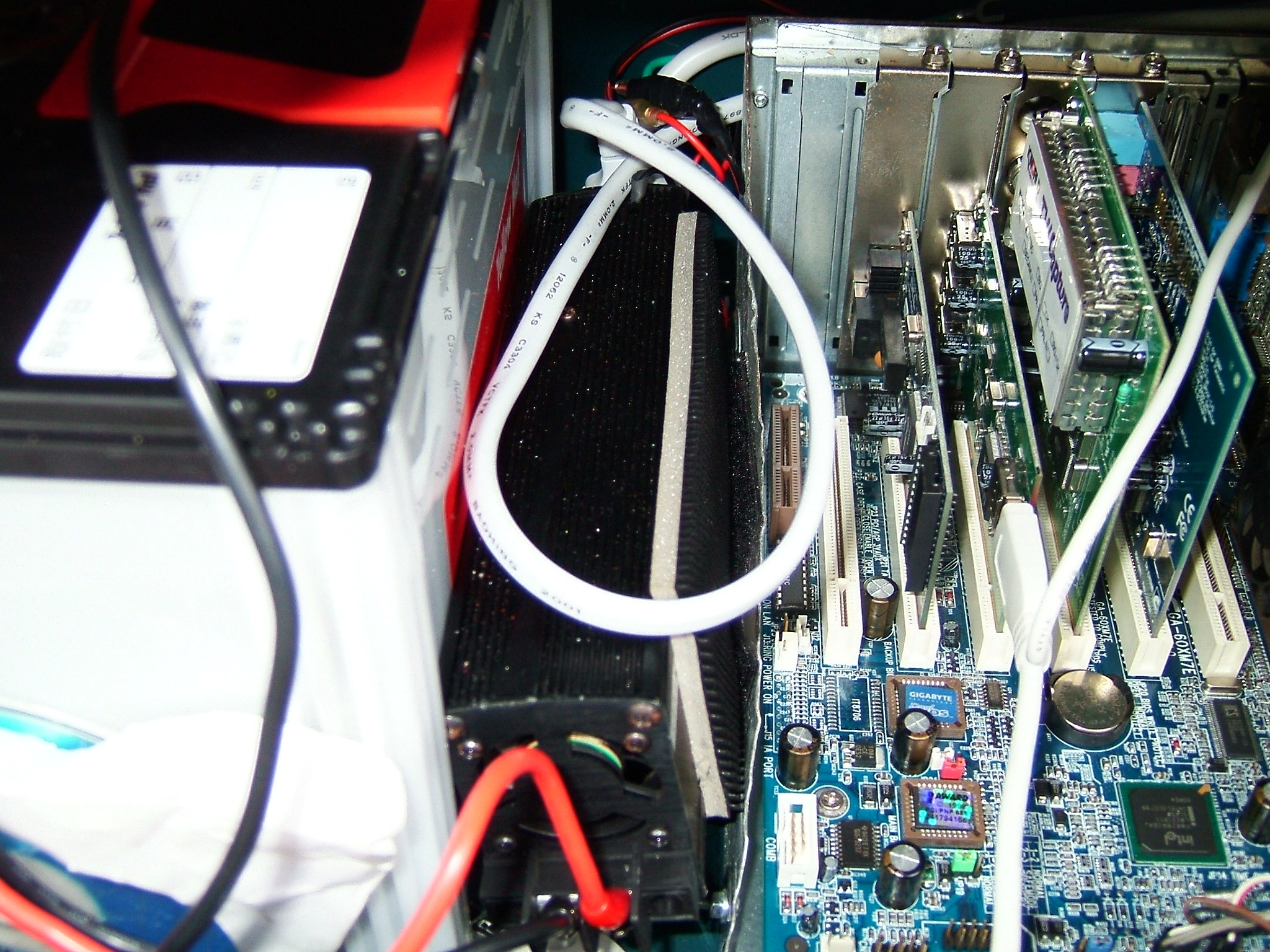

　インバーターはトランク内のケースに、パソコンとサブバッテリーと一緒に収めました。

　インバーターのＯＮ／ＯＦＦは、インバータについたスイッチで行われますが、半田付けでスイッチ部分の配線を取り出して、０．２５ｓｑ程度のケーブルで車内に取り出しました。運転席の手元に小さなロッカスイッチをつけて、これにつないでいます。



　これで、３００ＷまではＡＣ１００Ｖが出せます。
作業中、蚊に食われたので、キンチョウリキッドをＡＣ１００Ｖで使ったり＾＾。夜間作業に電灯をつけたり・・１００Ｖがあると便利です＾＾。

電源を自動でＯＦＦにする。†

　ＣＡＲ−ＰＣを使ってみて、不便なのが、車を降りるときにシャットダウンを待たないといけないということです。せっかくお友達と愉しくドライブしてるのに、直ぐに降りられないというのはどうもちょっと；；。
　そこで、パソコンのシャットダウンを検出してインバーターの電源を切るようにしました。
　使うのは、パソコン用の連動タップです。これは、ＵＳＢの電源を確認して、リレー接点がＯＮするものです。この動作は、一度パソコンをＯＮにすれば、リレーがコンタクトして、パソコンの電源が切れればリレーがノーコンタクトするのです。ですから、このリレーを、インバーターのＯＮ／ＯＦＦコントロールスイッチに並列につなげば、シャットダウンの間にインバーターＯＮを維持してくれて、パソコンの電源が切れれば、インバーターはＯＦＦになるというわけです。

　このフォトカプラでＵＳＢの電源を検出してるんですね。

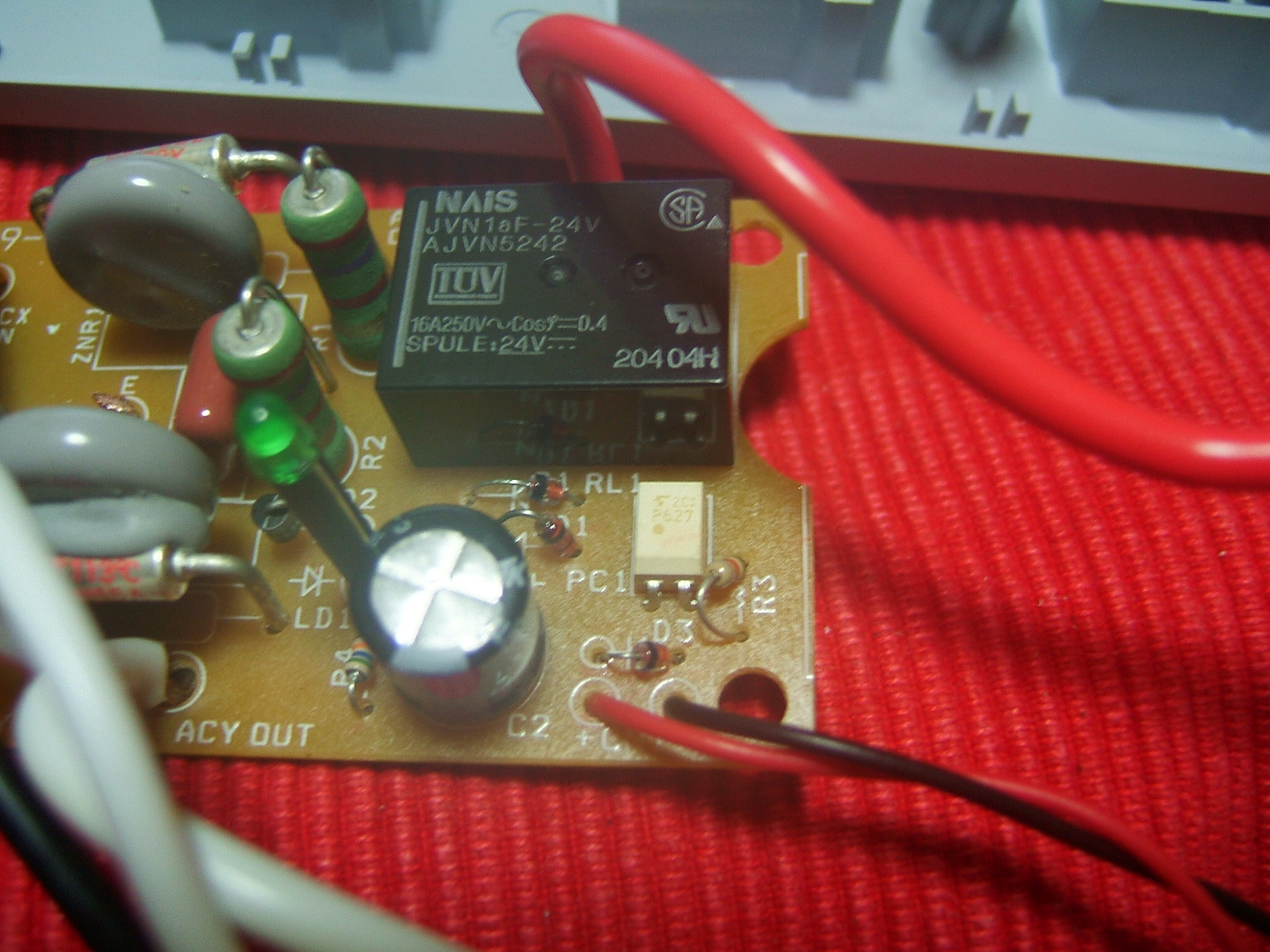

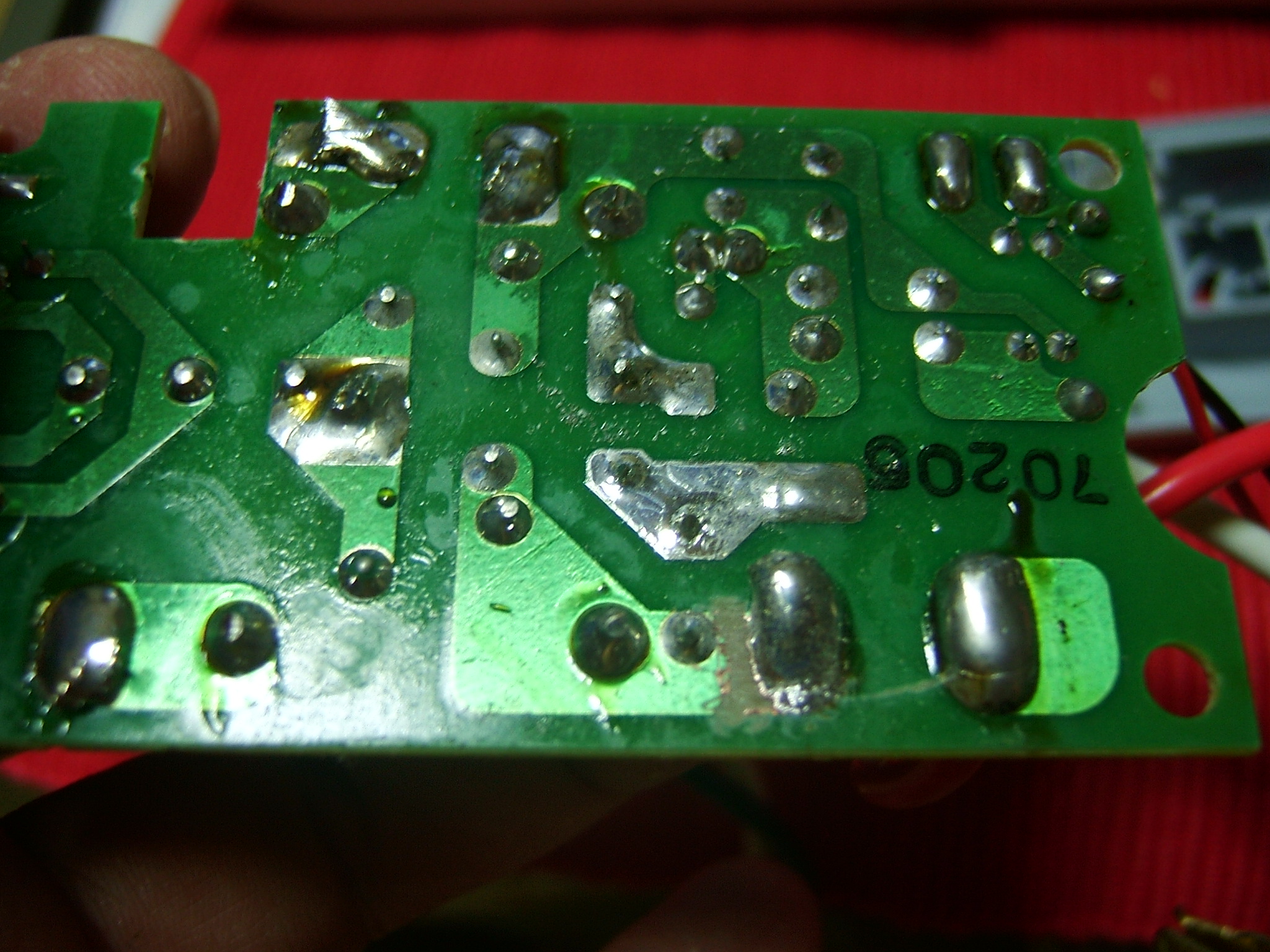

　リレー接点を使うので、基板を改造します。

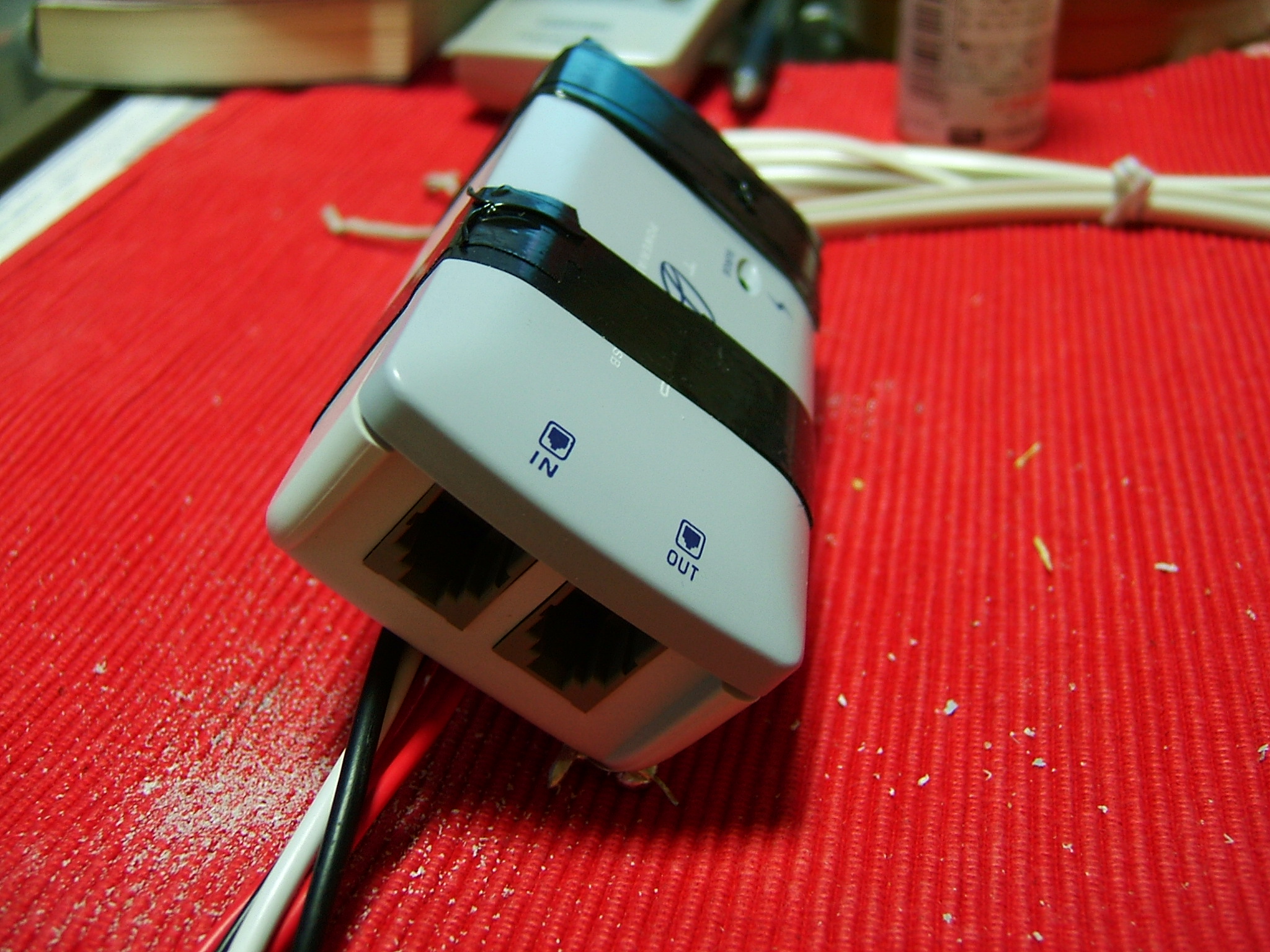

　テストなので、ちょっと汚いですが、とりあえず、元の箱に収めてしまいます。


　つないで、テストしてみました。パソコンをシャットダウンする前に、インバーターのスイッチをＯＦＦにして、パソコンをシャットダウンします。ちゃんと、シャットダウンを待って、パソコンの電源ＯＦＦと同時にインバーターが切れました＾＾。
　乗り降りの時に、シャットダウンを待たないので、大分楽になりました。良かった（・∀・）。
